Объекты испытаний: образцы 242-1, 242-2, 242-3, 242-4, 242-5, 242-6, изготовленные из заготовки стали 30 следующего химического состава: 0,31% С, 0,25% Si, 0,55% Mn, 0,025% S, 0,017% P, 0,09% Cr, 0,16% Ni, 0,16% Cu, 0,01% W, 0,03% Mo. Состояние металла — закаленное в воду от 880оС после прокатки. На образце подготовлен шлиф, ориентированный вдоль направления деформации.
Описание испытаний: металлографический анализ нетравленого шлифа.
Цель испытаний: определение содержания неметаллических включений в стали.
Нормативная документация, использованная при испытаниях: ГОСТ 1778-71, метод Ш (оценка неметаллических включений деформированного металла сравнением с эталонными шкалами при просмотре всей площади нетравленых шлифов с продольным направлением волокон).
Испытательное оборудование: программно-аппаратный комплекс «ВидеоТесТ-Металл».
Исследование выполнено сотрудником Dr. ing. Гутовской Ю. И. с помощью программно-аппаратного комплекса «ВидеоТесТ-Металл» для испытательной лаборатории Металлургического Завода «Петросталь», г.Санкт-Петербург.

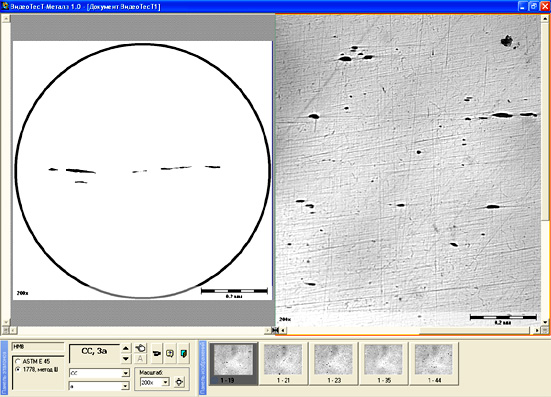

| Исходная структура стали с неметаллическими включениями в окне «живого видео» | Сравнение микроструктуры стали с эталонным изображением | Результаты измерений |
 |
 |
 |
Изображение наиболее загрязненного места на шлифе сравнивалось с эталонными изображениями неметаллических включений. Оценка производилась по каждому виду включений отдельно.
Заключение: бальность неметаллических включений:
сульфиды — 3; силикаты пластичные — 2; оксиды точечные — 3; оксиды строчечные — 2; силикаты хрупкие -1; силикаты недеформирующиеся — 1.
